CAD钣金展开图画法
一般钣金加工厂是接外面CAD钣金图来加工的。因此，需要用CAD采用手工方法绘制展开图。根据本人经验，来简单讲解一下。
（图1）

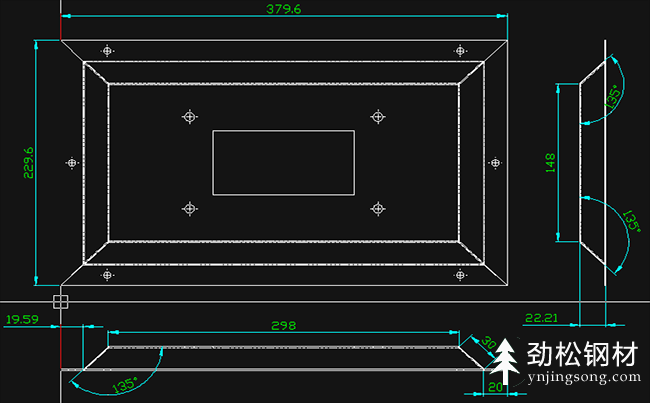

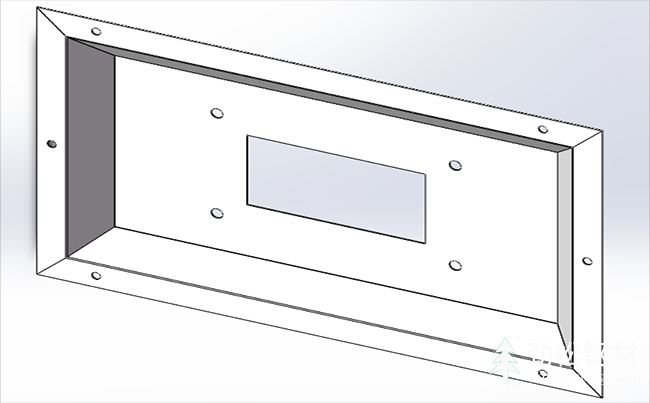

简单画了一个比较有代表性的钣金加工件看图1。下面是CAD钣金工程图纸看图2。
（图2）
简单标注了一下钣金折弯尺寸，孔的尺寸就不标注了。画展开图时1:1复制，如果是纸质版图纸，按照尺寸画出就好了。这里不做详细介绍。厚度忘了标注了，厚度为1mm，材料:SPCC.
下面从CAD直接手工展开，没有CAD的，请举一反三。学习思路就行了。
CAD画钣金展开图

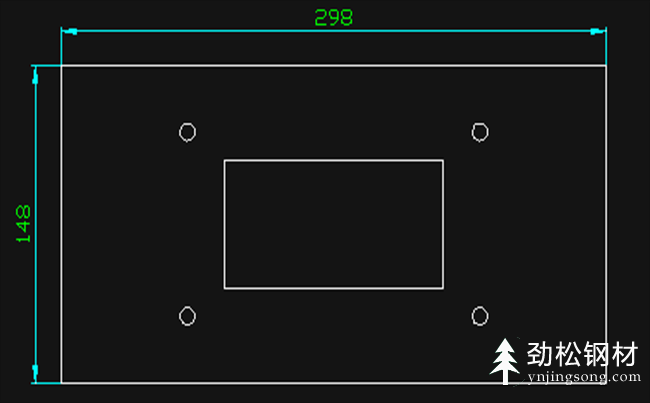

第一步：拷贝主视图中的平板部分，看图3。
（图3）
修改外形尺寸为折弯后成型尺寸。
第二步：展开45度斜边。看图4。
思路：测量出斜边折弯长度，测量出斜边直线长度，连接图形为梯形。
（图4）

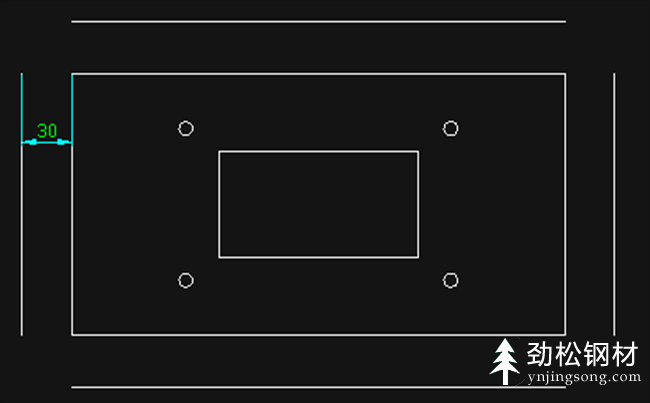

看图4中，折弯尺寸为30，向四周偏移线，距离30。
（图5）

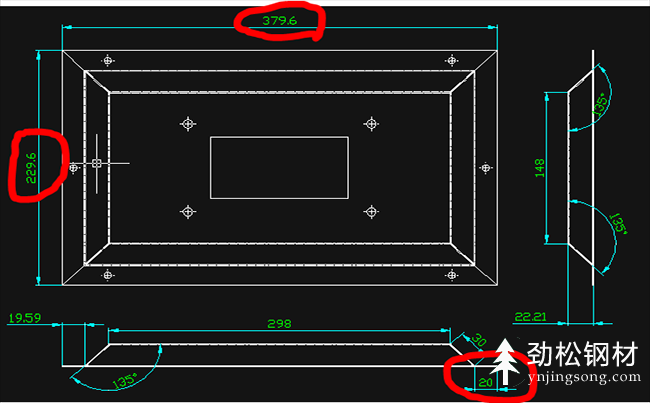

看图5红圈处尺寸，因为外形尺寸为379.6，外圈折弯边为20，计算出要画的线段长度：
379.6-20-20=339.6
229.6-20-20=189.6
（图6）

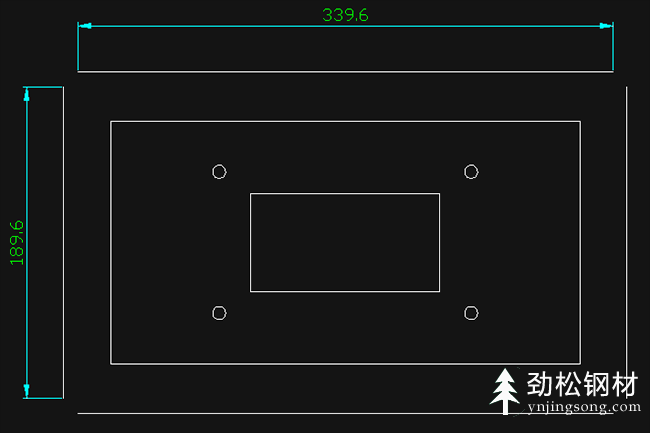

修改四周线段长度为计算的长度，连接四面线段。如下图7：
（图7）
一道折弯钣金展开已经完成。
第三步：画出最后一道钣金折弯。有CAD的可直接复制。
（图8）

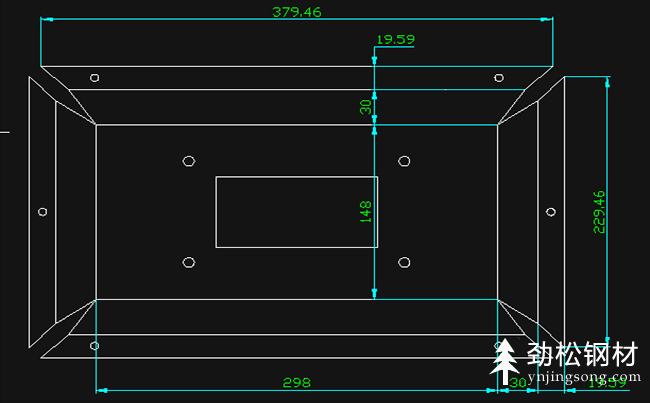

如图8，将CAD图带孔的四条边复制到展开图上，这张展开图基本完成了。需要下发车间，激光加工时，删除多余的线。
（图9）

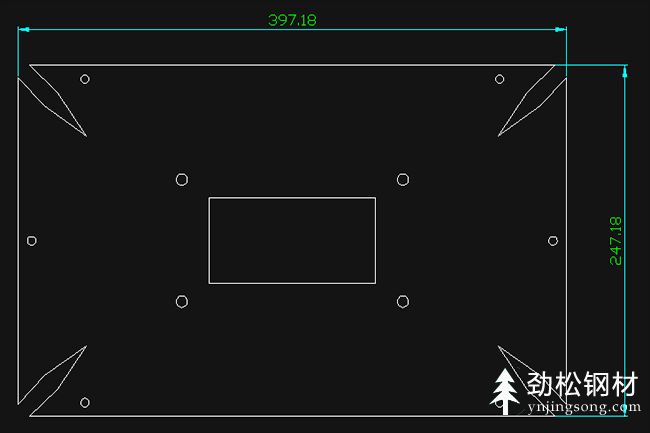

手工绘制的CAD钣金展开图就完成了。
