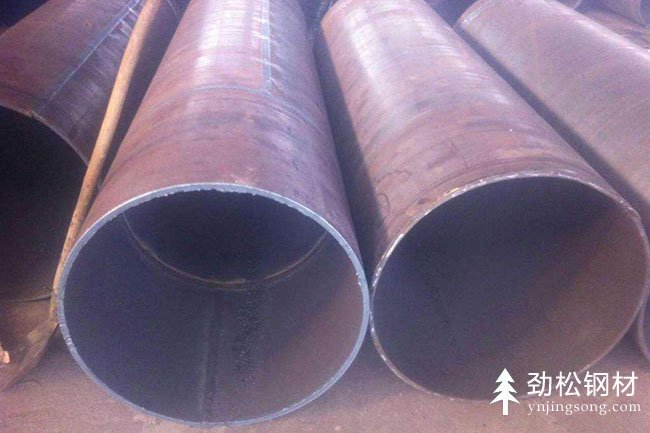

卷管纵焊缝简介

　　卷管纵焊缝是指沿着构件长度方向的焊缝卷管，纵向焊缝与横向焊缝区别：纵向焊缝是与钢管轴线相平行的焊缝，横向焊缝是与钢管轴线相垂直的焊缝。对口时管材纵向焊缝应摆放在上方左右45度方向，相邻两管之间纵向焊缝应错开不小于300mm。横向焊缝是焊缝倾角在0~5度，焊缝转角在70~90度的平焊位置施焊的焊缝。



卷管纵焊缝注意事项

　　1、卷管所有焊缝必须经过煤油渗透试验合格。

　　2、卷管要按规定检查圆弧度、端面偏差、平直度等细节。

　　3、卷管组对时，两纵缝间距要大于100mm。支管外壁距焊缝不能小于于50mm。

　　4、卷管的同一筒节上的纵向焊缝不宜大于两道，两纵缝间距不宜小于200mm。

　　5、焊缝不能双面成型的卷管，当公称直径大于或等于600mm时，宜在管内进行封底焊。

　　6、在卷管加工过程中，应防止板材表面损伤。对有严重伤痕的部位必须进行修磨，使其圆滑过渡，且修磨处的壁厚不得小于设计壁厚。



　　现场制作的管架严格按规范和图纸进行，并涂漆保护，对拉杆吊架和弹簧吊架的吊耳支撑，应按钢结构制作标准进行焊接并进行100%的渗透或磁粉探伤。
